Σωλήνας χωρίς ραφή από κράμα χάλυβα ASTM A213 T5 για λέβητα
Αφήστε ένα μήνυμα
Αν ψάχνετε για αξιόπιστους σωλήνες χωρίς ραφή από κράμα χάλυβα ASTM A213 T5 για εφαρμογές λέβητα, μπορούμε να παρέχουμε προϊόντα που συμμορφώνονται πλήρως με τα πρότυπα ASTM A213 / ASME SA213. Αυτοί οι σωλήνες έχουν σχεδιαστεί προσεκτικά για να βοηθούν τους πελάτες να επιλύουν κοινές προκλήσεις σε συστήματα υψηλής θερμοκρασίας{{5}, όπως παραμόρφωση ερπυσμού, διάβρωση από οξείδωση, αστάθεια διαστάσεων και πρόωρη αστοχία σωλήνα.
Οι σωλήνες από κράμα ASTM A213 T5 διαθέτουν ακριβή έλεγχο εξωτερικής διαμέτρου που κυμαίνεται από 12,7 mm έως 127 mm, με πάχη τοιχώματος από 0,9 mm έως 12,7 mm. Η ακρίβεια διαστάσεων διατηρείται εντός ±0,05 mm και η ανοχή πάχους τοιχώματος ελέγχεται σε μικρότερο ή ίσο με ±5%, διασφαλίζοντας εξαιρετική συμβατότητα εγκατάστασης και δομική αξιοπιστία. Μέσω ψυχρής έλξης, φωτεινής ανόπτησης και επεξεργασίας παθητικοποίησης, τόσο η τραχύτητα της εσωτερικής όσο και της εξωτερικής επιφάνειας των σωλήνων διατηρείται σε εξαιρετικό επίπεδο Ra Λιγότερο ή ίσο με 0,8 μm, το οποίο βελτιώνει την απόδοση ροής ρευστού και βελτιώνει την απόδοση μεταφοράς θερμότητας.
Οι σωλήνες λέβητα ASTM A213 T5 κατασκευάζονται με αυστηρή διαδικασία παραγωγής, συμπεριλαμβανομένης της συνεχούς χύτευσης → θερμής διάτρησης → ψυχρής έλασης → θερμικής επεξεργασίας → μη-καταστροφικών δοκιμών → φινιρίσματος. Παρέχουμε στρογγυλές φόρμες σωλήνων χωρίς ραφή, με άκρα σωλήνων διαθέσιμα ως απλό άκρο, λοξότμητο άκρο ή σύνδεση με σπείρωμα και φινιρίσματα επιφανειών συμπεριλαμβανομένης της επίστρωσης βερνικιού κατά της σκουριάς ή της επεξεργασίας παθητικοποίησης. Αυτοί οι σωλήνες από κράμα χάλυβα μπορούν να λειτουργήσουν με ασφάλεια σε θερμοκρασίες έως και 540 μοίρες, καθιστώντας τους ευρέως χρησιμοποιούμενους σε λέβητες, υπερθερμαντήρες, εναλλάκτες θερμότητας, κλιβάνους πυρόλυσης πετροχημικών και εξοπλισμό παραγωγής ενέργειας, όπου η αξιόπιστη απόδοση σε υψηλές{{7} θερμοκρασίες και η μεγάλη διάρκεια ζωής είναι απαραίτητες.
Προδιαγραφές σωλήνα ASTM A213 Grade T5
Προδιαγραφές : ASTM A 213 / ASME SA 213
Διαστάσεις: ASTM, ASME και API
Εύρος: 1/2" OD έως 5" OD, διατίθενται επίσης τελωνειακές διάμετροι
Μέγεθος: 6,35 mm OD έως 101,60 mm OD
Πρόγραμμα: SCH 40, SCH 80, SCH 160, SCH XS, SCH XXS, Όλα τα προγράμματα, πάχους έως 12 mm
Τύπος: Χωρίς ραφή / Κατασκευασμένο
Μορφή: Στρογγυλή, Τετράγωνη, Ορθογώνια, Υδραυλική κ.λπ.
Μήκος: Single Random, Double Random & Cut Length.
Άκρο σωλήνα: Απλό άκρο, λοξότμητο άκρο, πέλμα.
Κατάσταση Επιφανείας
Οι σωλήνες ASTM A213 T5 χωρίς συγκόλληση από κρύο-τελικό χάλυβα από κράμα φερριτικού θα είναι χωρίς άλατα και κατάλληλοι για επιθεώρηση. Μια μικρή ποσότητα οξείδωσης δεν θεωρείται κλίμακα.
Οι σωλήνες ASTM A213 T5 χωρίς ραφή από κράμα φερριτικού ζεστού-με φινιρισμένο χάλυβα δεν πρέπει να είναι χαλαροί και κατάλληλοι για επιθεώρηση.
Οποιαδήποτε ειδική απαίτηση φινιρίσματος υπόκειται σε συμφωνία μεταξύ του προμηθευτή και του αγοραστή.
Χημική σύνθεση ASTM A213 T5 χωρίς ραφή σωλήνα
| Χημικά συστατικά (%) | ||||||||||||
| Βαθμός | C | Mn | P | S | Σι | Cr | Μο | V | Σημ | N | Ο Αλ | άλλοι |
| T5 | 0.15 | 0.30-0.60 | Μικρότερο ή ίσο με 0,025 | Μικρότερο ή ίσο με 0,025 | 0.5 | 4.0-6.0 | 0.45-0.65 | |||||
| T5b | 0.15 | 0.30-0.60 | Μικρότερο ή ίσο με 0,025 | Μικρότερο ή ίσο με 0,025 | 1.0-2.0 | 4.0-6.0 | 0.45-0.65 | |||||
Μηχανικές Ιδιότητες
| Ιδιοκτησία | Τυπική τιμή |
|---|---|
| Αντοχή εφελκυσμού | Μεγαλύτερο ή ίσο με 415 MPa (60 ksi) |
| Ισχύς απόδοσης (0,2% μετατόπιση) | Μεγαλύτερο ή ίσο με 205 MPa (30 ksi) |
| Επιμήκυνση | Μεγαλύτερο ή ίσο με 30% |
| Σκληρότητα | Μικρότερο ή ίσο με 179 HBW / 92 HRB |
Απαιτήσεις θερμικής επεξεργασίας σωλήνων χωρίς ραφή T5
| Βαθμός | Αριθμός UNS | Τύπος θερμικής επεξεργασίας | Θερμοκρασία ωστενίωσης/διάλυσης, ελάχιστος ή εύρος βαθμού F [βαθμός] | Θερμοκρασία Υποκρίσιμης Ανοπτήσεως ή Θερμοκρασίας, Ελάχιστο ή εύρος βαθμού F [βαθμός] |
| T5 | K41545 | πλήρης ή ισοθερμική ανόπτηση ομαλοποίηση και ψυχραιμία | … | 1250 [675] |
| T5b | K51545 | πλήρης ή ισοθερμική ανόπτηση ομαλοποίηση και ψυχραιμία | … | 1250 [675] |
Εξωτερική διάμετρος & ανοχές σωλήνων από κράμα χάλυβα ASTM A213 T5
Η επίτευξη των σωστών διαστάσεων είναι ζωτικής σημασίας για κάθε εφαρμογή. Αυτός ο πίνακας περιγράφει το τυπικό εύρος εξωτερικής διαμέτρου και ανοχής τόσο για τους σωλήνες ASTM A213 T5 που έχουν τραβήξει θερμά{-και ψυχρή-έλξη.
| Θερμής έλασης | Εξωτερική διάμετρος, mm | Ανοχή, mm |
|---|---|---|
| OD μικρότερο ή ίσο με 101,6 | +0.4/-0.8 | |
| 101,6＜OD Μικρότερο ή ίσο με 190,5 | +0.4/-1.2 | |
| 190,5＜OD Μικρότερο ή ίσο με 228,6 | +0.4/-1.6 |
| Ψυχρή σχεδίαση | Εξωτερική διάμετρος, mm | Ανοχή, mm |
|---|---|---|
| OD＜25.4 | ±0.10 | |
| 25.4 Μικρότερο ή ίσο με OD Μικρότερο ή ίσο με 38.1 | ±0.15 | |
| 38.1＜OD＜50.8 | ±0.20 | |
| 50,8 Μικρότερο ή ίσο με OD＜63,5 | ±0.25 | |
| 63.5 Μικρότερο ή ίσο με OD＜76.2 | ±0.30 | |
| 76.2 Μικρότερο ή ίσο με OD Μικρότερο ή ίσο με 101.6 | ±0.38 | |
| 101,6＜OD Μικρότερο ή ίσο με 190,5 | +0.38/-0.64 | |
| 190,5＜OD Μικρότερο ή ίσο με 228,6 | +0.38/-1.14 |
Τα μεγέθη και τα πάχη των σωλήνων ASTM A213 / ASME SA213 T5, T5b που συνήθως παρέχονται σύμφωνα με αυτήν την προδιαγραφή είναι 3/4 in. [19,05 mm] εξωτερική διάμετρος έως 5 in. [127 mm] στο ελάχιστο πάχος τοιχώματος ή, εάν καθορίζεται στη σειρά, το μέσο πάχος τοιχώματος. Σωλήνες με άλλες διαμέτρους μπορούν να επιπλωθούν, υπό την προϋπόθεση ότι οι σωλήνες αυτοί συμμορφώνονται με όλες τις άλλες απαιτήσεις αυτής της προδιαγραφής.
Επιθεώρηση Ποιότητας
Δοκιμή ισοπέδωσης-Πρέπει να πραγματοποιείται μία δοκιμή ισοπέδωσης σε δείγματα από κάθε άκρο ενός τελειωμένου σωλήνα, όχι από αυτό που χρησιμοποιείται για τη δοκιμή καψίματος, από κάθε παρτίδα
Δοκιμή καψίματος-Πρέπει να πραγματοποιείται μία δοκιμή φουσκώματος σε δείγματα από κάθε άκρο ενός έτοιμου σωλήνα, όχι από αυτό που χρησιμοποιείται για τη δοκιμή ισοπέδωσης, από κάθε παρτίδα
Υδροστατική ή μη καταστροφική ηλεκτρική δοκιμή-Κάθε σωλήνας ASTM A213 T5, T5b θα υποβληθεί στη μη καταστροφική ηλεκτρική δοκιμή ή στην υδροστατική δοκιμή. Ο τύπος δοκιμής που θα χρησιμοποιηθεί είναι στην επιλογή του κατασκευαστή, εκτός εάν ορίζεται διαφορετικά στην παραγγελία αγοράς.
ASTM A213 / ASME SA213 T5, T5b Σωλήνες από κράμα χωρίς ραφή Χώρα εξαγωγής:
Νότια Κορέα, Ευρώπη, ΗΠΑ
Μέγεθος: 19,05mm x 2,11mm; 25,4mm x 2,77mm Μήκος: 6-12m
Δυνατότητα παραγωγής: 700 σε/45 ημέρες

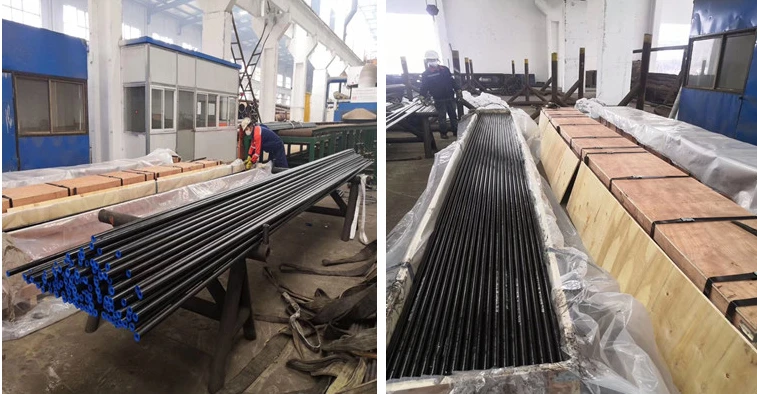

Συσκευασία και σήμανση σωλήνων T5
Συσκευασμένο σε δέσμες ή σε ξύλινο κουτί τυλιγμένο σε πλαστικό και κατάλληλα προστατευμένο για θαλάσσια-άξια παράδοση ή όπως ζητηθεί.
Σήμανση που προδιαγράφεται στην Προδιαγραφή A 1016/A 1016M, η σήμανση θα περιλαμβάνει εάν ο σωλήνας είναι ζεστός-τελειωμένος ή κρύος-και δεν περιορίζεται: Τυπικό, διαβαθμισμένο, μέγεθος, αριθ. θερμότητας. παρτίδα αρ.
